Каркасный дом нередко выбирают за скорость строительства, энергоэффективность и возможность довольно свободно планировать внутреннее пространство. Есть у этой технологии и ещё один приятный плюс: инженерные коммуникации удобно скрывать внутри конструкций. Никаких труб поверх красивой отделки и километров кабель-каналов по стенам – при грамотном проектировании практически всё можно спрятать.
Правда, здесь же находится и главный подвох. Если допустить ошибку, когда стены ещё открыты, исправить её сравнительно просто. А вот после монтажа отделки поиск протекающей трубы или проблемного кабеля превращается в совсем другую историю.
Поэтому электрику, водоснабжение, канализацию, отопление и вентиляцию в каркасном доме желательно продумывать не тогда, когда рабочие уже берутся за гипсокартон, а намного раньше.
Разберёмся, как устраивают основные инженерные системы и какие особенности каркасной технологии необходимо учитывать.
Какие коммуникации нужны каркасному дому
По набору инженерных систем каркасник практически ничем не отличается от кирпичного, блочного или деревянного дома. Для постоянного проживания обычно предусматривают:
- электроснабжение и освещение;
- холодное и горячее водоснабжение;
- канализацию;
- отопление;
- вентиляцию;
- интернет, телевидение и другие слаботочные сети.
Дополнительно могут устанавливаться кондиционеры, системы видеонаблюдения, автоматизация отопления, защита от протечек и элементы «умного дома».
Главное отличие заключается не столько в самих коммуникациях, сколько в способе их прокладки.
Стены каркасного дома имеют внутренние полости, поэтому возникает вполне понятное желание разместить там вообще всё. Но действовать по принципу «место есть – значит, прокладываем» нельзя. Необходимо учитывать расположение стоек, утеплителя, пароизоляции и других элементов конструкции.
Начинать нужно не с труб, а с проекта
Одна из самых распространённых ошибок – решать расположение коммуникаций непосредственно на стройке.
Примерно так: «Розетку сделаем здесь, радиатор поставим под окном, а трубу как-нибудь проведём снизу».
Иногда такой подход действительно срабатывает. Но гораздо чаще неожиданно выясняется, что розетка оказывается за шкафом, канализационной трубе мешает балка, а для кухонной вытяжки забыли предусмотреть нормальный воздуховод.
Поэтому сначала желательно определить расположение мебели и сантехники.
Нужно заранее понимать, где будут находиться кухня, мойка, посудомоечная и стиральная машины, унитазы, душ или ванна, отопительное оборудование, телевизоры, рабочие столы и крупная бытовая техника.
После этого намного проще проектировать инженерные сети.
Особенно важно заранее определить так называемые мокрые зоны. Если кухня, санузлы и техническое помещение расположены относительно близко друг к другу, длину трубопроводов можно уменьшить, а сама система становится проще.
Электропроводка в каркасном доме
Электрика – тема, вокруг которой при строительстве деревянных домов особенно много споров.
И это вполне объяснимо: каркас здания содержит древесину и другие материалы, требования к пожарной безопасности здесь имеют принципиальное значение.
Способ прокладки кабелей должен соответствовать действующим нормам и конкретному проекту электроснабжения. Нельзя просто взять первый попавшийся кабель, протянуть его через стойки и закрыть стену.
При проектировании рассчитывают нагрузку, разделяют потребителей на группы, выбирают подходящие кабели, аппараты защиты, распределительный щит и способ прокладки.
Отдельные линии обычно предусматривают для мощных потребителей: электрической плиты, духового шкафа, водонагревателя, отопительного оборудования и другой техники с серьёзной нагрузкой.
В местах прохождения коммуникаций через деревянные конструкции необходимо соблюдать предусмотренные проектом меры защиты.
И ещё один практический совет: фотографируйте стены перед монтажом внутренней обшивки.
Серьёзно, это занимает совсем немного времени, зато потом может здорово выручить. Через несколько лет никто не вспомнит, где именно проходит провод. А фотография открытой стены поможет понять, куда можно безопасно вкрутить крепёж для полки или телевизора.

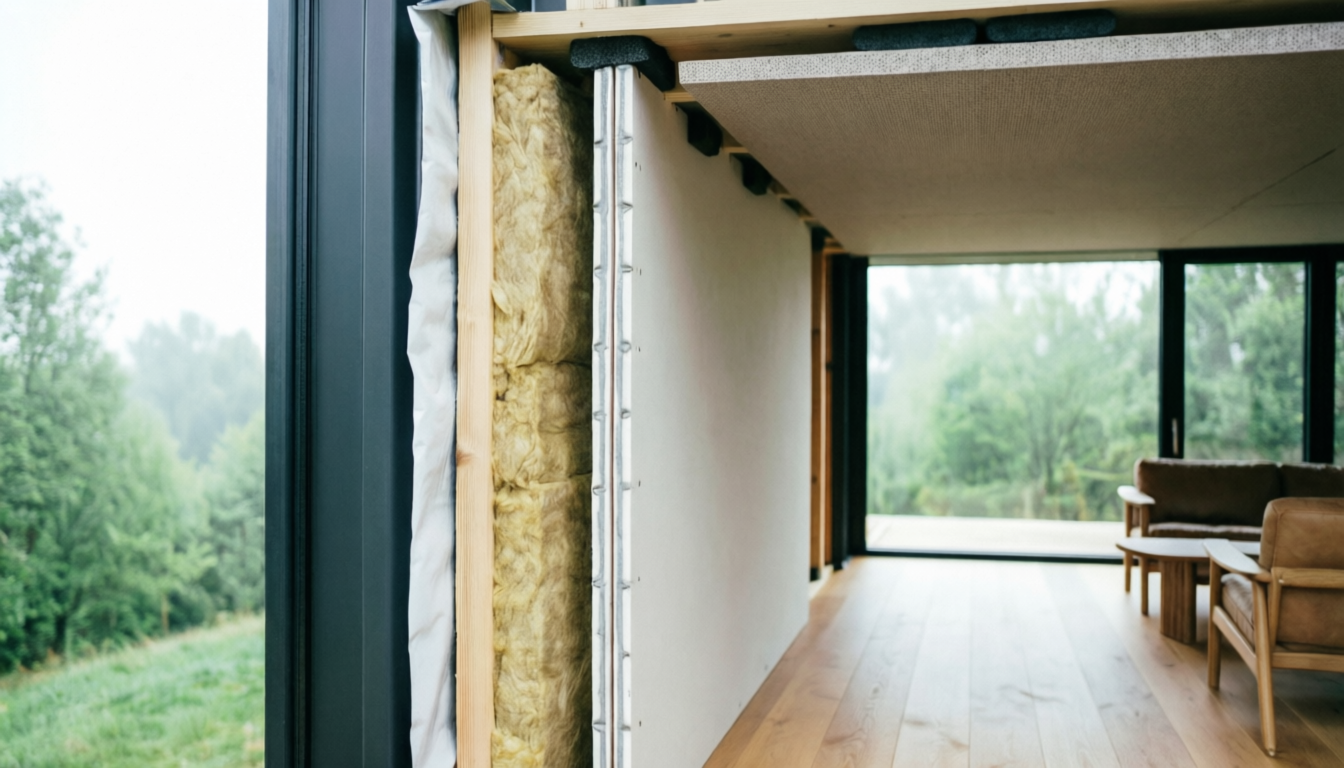

Зачем нужен сервисный зазор
В каркасном доме с внутренней стороны утеплённой стены обычно находится пароизоляционный слой. Его задача – ограничивать попадание водяного пара из помещения внутрь конструкции.
И вот здесь появляется проблема: нужно установить десятки розеток, выключателей и провести кабели. Если каждый раз без необходимости повреждать пароизоляцию, добиться хорошей герметичности будет значительно сложнее.
Поэтому в некоторых конструкциях делают отдельный монтажный, или сервисный, зазор.
Поверх пароизоляционного слоя устанавливают дополнительную обрешётку, а уже в получившемся пространстве размещают часть коммуникаций. Затем всё закрывается внутренней отделкой.
Получается удобно: провода есть, а основной пароизоляционный контур приходится нарушать значительно реже.
Конкретная конструкция стены, конечно, должна определяться проектом.
Водоснабжение: главное – предусмотреть доступ
Трубы холодной и горячей воды также можно скрыть внутри конструкций. Но здесь действует очень простое правило: потенциально проблемные соединения желательно оставлять доступными для обслуживания.
Полностью замуровать соединение, а потом забыть, где оно находится, – идея не самая удачная.
В современных домах часто используют коллекторную разводку. От коллектора к каждому потребителю идёт отдельная линия. Например, своя труба к кухонной мойке, своя – к умывальнику, отдельная – к душу.
Такой вариант требует больше труб, зато систему удобно контролировать и обслуживать. При необходимости отдельного потребителя можно отключить, не перекрывая воду во всём доме.
Сам коллектор размещают в доступном месте, например в техническом шкафу или котельной.
Полезным дополнением становится система защиты от протечек. Датчики устанавливаются в потенциально опасных местах, а при обнаружении воды автоматика может перекрыть подачу.
Для каркасного дома это особенно полезная страховка: скрытая протечка внутри стены или перекрытия способна долго оставаться незаметной.
Канализация требует правильной планировки
С водопроводом относительно просто: трубу небольшого диаметра можно провести довольно гибко.
С канализацией ситуация другая.
Канализационные трубы значительно крупнее, а горизонтальные участки требуют предусмотренного проектом уклона. Поэтому провести такую трубу «как получится» через балки перекрытия зачастую невозможно.
Особенно внимательно нужно планировать расположение санузлов на разных этажах.
Хорошо, если мокрые зоны находятся одна над другой или хотя бы расположены рядом. Тогда канализационные стояки получаются короче, трасса проще, а количество сложных участков уменьшается.
Также необходимо предусмотреть вентиляцию канализационной системы согласно проектному решению.
Именно поэтому местоположение унитаза на втором этаже лучше определить до изготовления и монтажа перекрытия, а не после.
Можно ли сверлить стойки и балки под трубы
Можно ли делать отверстия в деревянных элементах каркаса? Иногда – да. Но здесь категорически не подходит подход «просверлим, где удобно».
Стойки, лаги и балки являются частью несущей конструкции здания. Размеры и расположение отверстий и вырезов должны соответствовать проектным требованиям и допустимым значениям для конкретных элементов.
Особенно осторожно нужно относиться к балкам перекрытий.
Большое отверстие в неправильном месте способно серьёзно ослабить элемент. Поэтому сначала проектируют трассу коммуникаций и проверяют возможность её прохождения, а уже потом берутся за инструмент.
Иногда намного проще немного изменить маршрут трубы, чем потом усиливать повреждённую конструкцию.
Отопление каркасного дома
Каркасные дома при хорошем утеплении и герметичности способны иметь сравнительно небольшую потребность в отоплении. Но это не означает, что систему можно выбирать приблизительно.
Мощность отопления рассчитывают с учётом теплопотерь здания.
В качестве источника тепла могут использоваться газовый или электрический котёл, тепловой насос и другие решения. Распределение тепла организуют радиаторами, водяными тёплыми полами, воздушной системой или их комбинацией.
Для одноэтажных домов часто выбирают водяной тёплый пол. Он позволяет достаточно равномерно прогревать помещения и не занимает стены радиаторами.
Но конструкцию пола необходимо предусмотреть заранее. Трубы, утепление, распределительные коллекторы и финишное покрытие должны работать как единая система.
Если планируется тяжёлая стяжка, её массу также необходимо учитывать в конструкции основания или перекрытия.
А как быть с трубами зимой?
Если дом используется круглый год и постоянно отапливается, проблем обычно не возникает при правильном проектировании.
Но водопроводные трубы нежелательно размещать там, где они могут оказаться в зоне отрицательных температур.
Особенно внимательно нужно относиться к наружным стенам, холодным подпольям, чердакам и местам ввода воды в здание.
Замёрзшая труба – это не просто отсутствие воды. При расширении льда трубопровод или его элементы могут повредиться, а после оттаивания хозяина будет ждать крайне неприятный сюрприз.
Для домов с периодическим зимним использованием стоит заранее продумать возможность слива воды из системы.

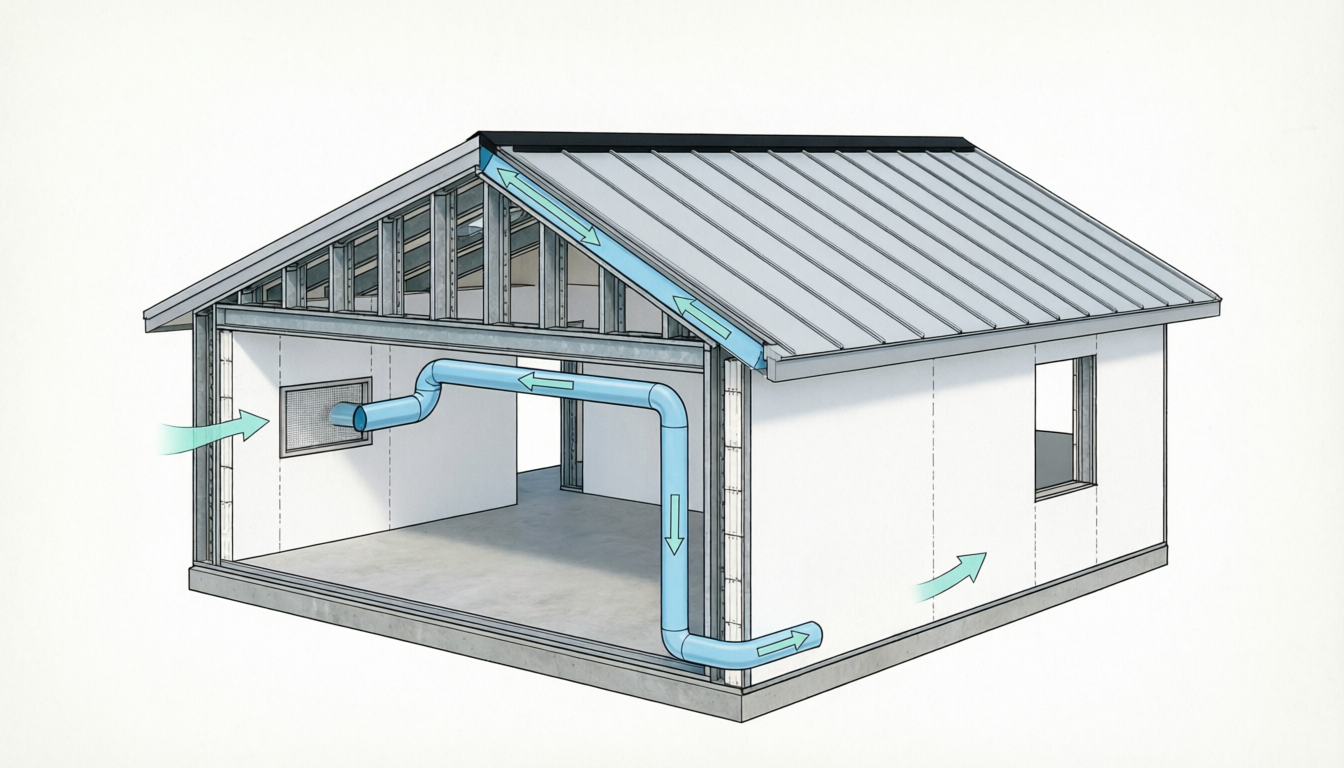

Вентиляция – не роскошь, а необходимость
Есть распространённое мнение: деревянный дом якобы сам «дышит», поэтому серьёзная вентиляция ему не нужна.
На практике рассчитывать на это не стоит.
Современный каркасный дом стараются делать герметичным, чтобы уменьшить неконтролируемые потери тепла. Но людям всё равно необходим свежий воздух, а из кухни, ванной и санузлов нужно удалять влагу и запахи.
Поэтому вентиляцию необходимо проектировать.
Минимальное решение – организованная система притока воздуха и вытяжки из соответствующих помещений. Более технологичный вариант – механическая приточно-вытяжная вентиляция.

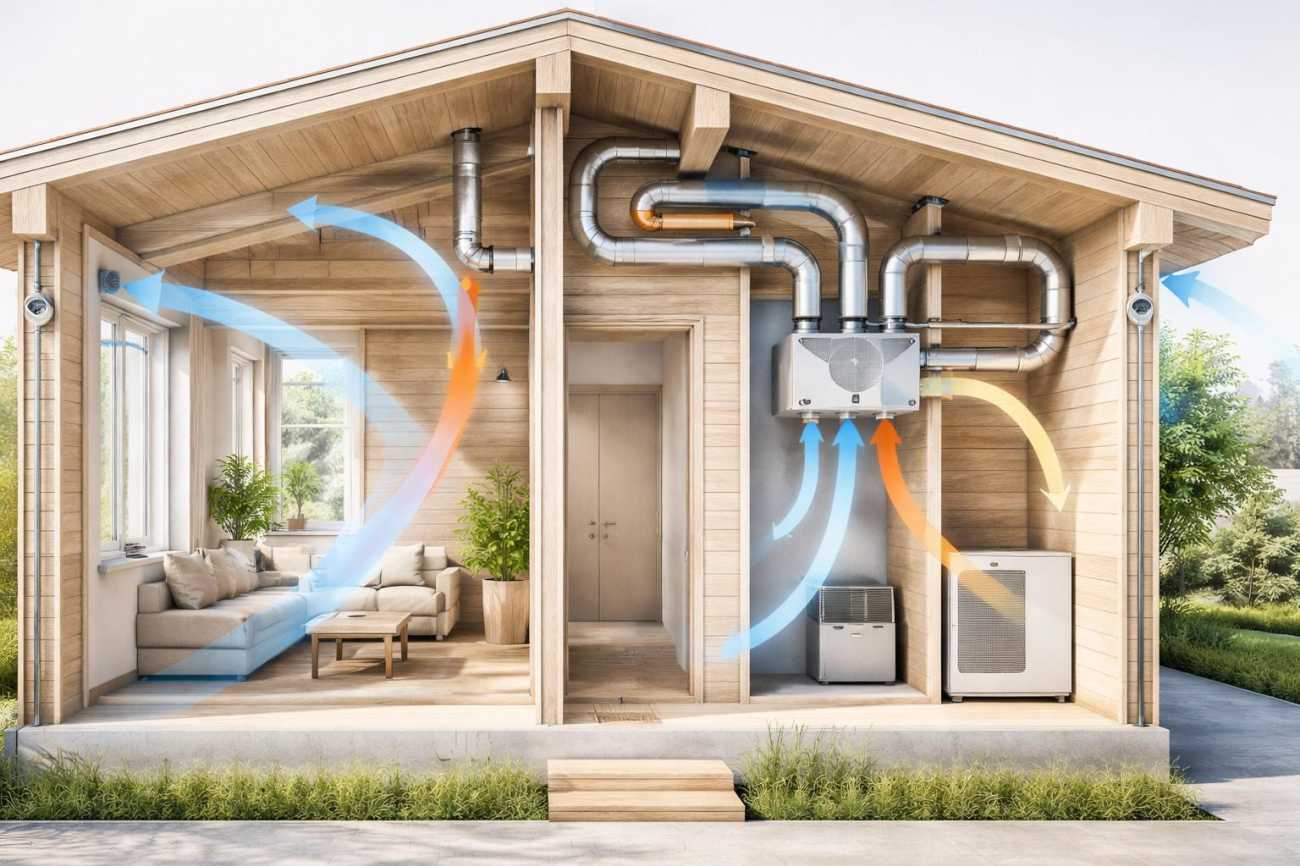

Также может использоваться рекуперация тепла, при которой удаляемый воздух передаёт часть тепловой энергии поступающему с улицы воздуху без их непосредственного смешивания в исправном теплообменнике.
Это позволяет сократить часть вентиляционных теплопотерь.
Но вентиляционная установка сама по себе ещё не решает задачу. Нужны правильно рассчитанные воздуховоды, места забора и выброса воздуха, распределительные элементы и возможность обслуживания оборудования.

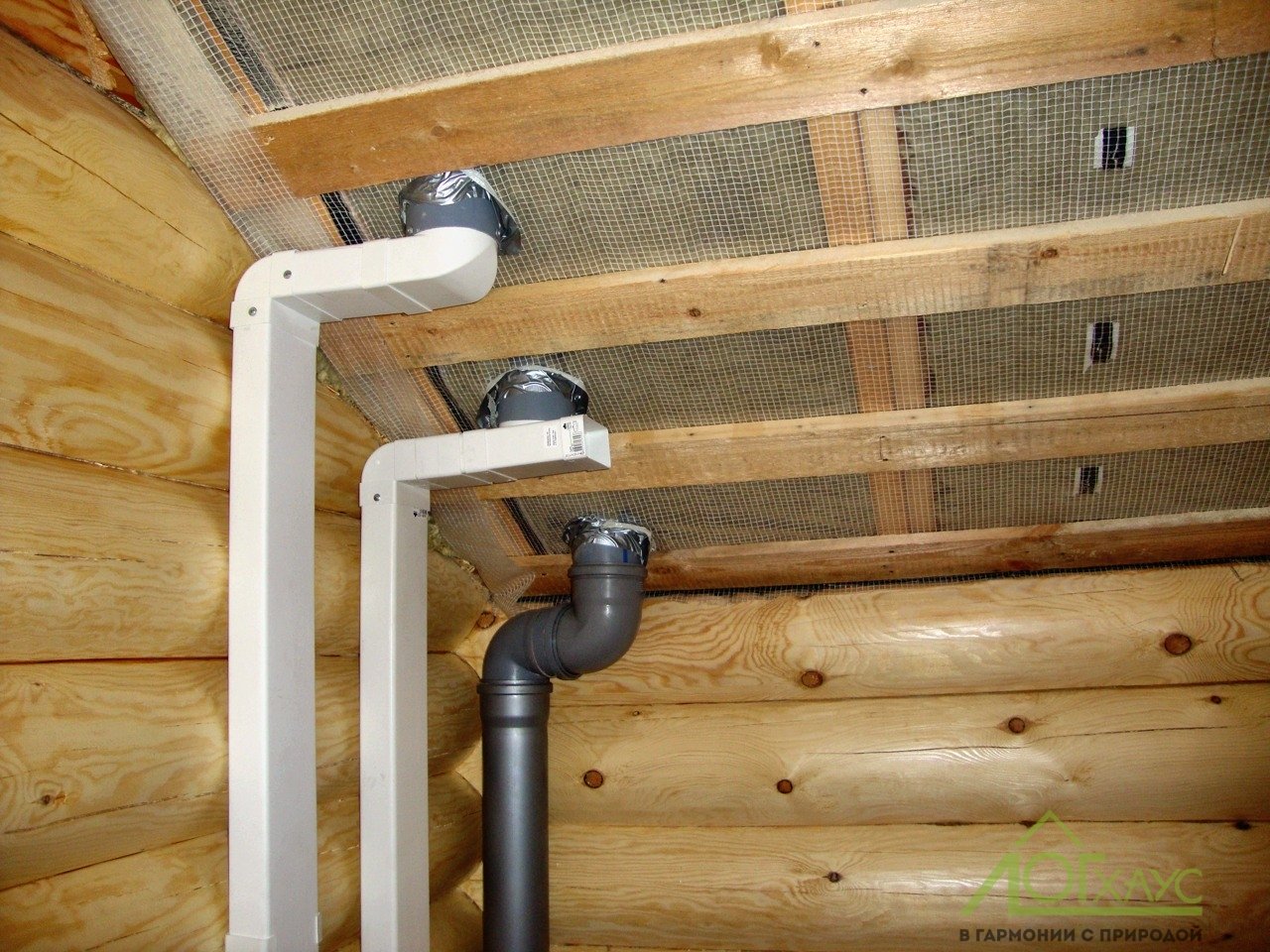

Где спрятать вентиляционные каналы
Вот здесь каркасная технология иногда преподносит сюрпризы.
Если небольшому электрическому кабелю найти маршрут относительно легко, то воздуховод занимает намного больше места.
Поэтому трассы вентиляции желательно проектировать одновременно с архитектурой дома.
Воздуховоды можно размещать в перекрытиях, технических шахтах, за подвесными потолками или в специально предусмотренных коробах.
Если вспомнить о вентиляции после завершения каркаса, зачастую приходится либо опускать потолки, либо сооружать заметные короба.
Поэтому принцип простой: чем крупнее коммуникация, тем раньше о ней нужно подумать.
Слаботочные сети тоже лучше сделать заранее
Wi-Fi – вещь удобная, но полностью отказаться от кабельных сетей получается далеко не всегда.
Телевизоры, рабочие компьютеры, камеры наблюдения, точки доступа, системы автоматики – для всего этого могут потребоваться кабели.
Пока стены открыты, проложить дополнительные линии относительно просто и недорого. После ремонта та же операция становится гораздо сложнее.
Полезно предусмотреть небольшой запас: несколько дополнительных кабельных трасс или пустых каналов в тех местах, где в будущем может появиться оборудование.
Дом строится на десятилетия, а технологии меняются намного быстрее.
Не забывайте о герметичности
Одна из особенностей каркасного строительства – большое значение герметичного контура здания.
Каждое отверстие для трубы, провода или воздуховода, проходящего через соответствующие изоляционные слои, необходимо правильно герметизировать подходящими для конкретной системы материалами.
Нельзя просто прорезать мембрану крест-накрест, просунуть трубу и оставить всё как есть.
Отдельного внимания требуют места ввода коммуникаций с улицы: электричества, воды, канализации, интернет-кабеля, труб наружного оборудования и вентиляционных каналов.
Чем меньше хаотичных проходок через наружный контур, тем проще обеспечить качественное исполнение.
Техническое помещение сильно упрощает жизнь
Если площадь дома позволяет, стоит предусмотреть отдельное техническое помещение.
Там можно собрать отопительное оборудование, коллекторы водоснабжения и тёплого пола, электрический щит и часть другого инженерного оборудования – разумеется, с соблюдением требований к размещению каждой системы.
Это гораздо удобнее, чем распределять всё оборудование по шкафам в разных частях здания.
При этом техническое помещение не должно быть крошечной кладовкой, куда оборудование удалось установить только один раз.
К фильтрам, кранам, коллекторам и другим обслуживаемым элементам нужен нормальный доступ. Рано или поздно что-нибудь придётся проверять, менять или ремонтировать.
Что сделать до закрытия стен
Перед монтажом гипсокартона, вагонки или другой внутренней обшивки полезно устроить полноценную проверку инженерных систем.
Проверяют электромонтаж, испытывают трубопроводы предусмотренным способом, контролируют канализационные трассы, убеждаются в правильности монтажа воздуховодов.
И обязательно фиксируют расположение коммуникаций.
Можно сфотографировать каждую стену и сохранить изображения вместе с проектом дома. Ещё лучше добавить размеры и привязки основных трасс.
Спустя несколько лет такая простая документация может сэкономить немало времени.
Типичные ошибки при монтаже коммуникаций
Большинство проблем возникает не из-за самой каркасной технологии, а из-за отсутствия общего проекта.
Сначала один мастер проводит электрику. Потом приходит сантехник и обнаруживает, что нужное ему место уже занято. Следом монтажники вентиляции пытаются протянуть большой воздуховод через конструкцию, в которой никто заранее не предусмотрел для него маршрут.
Начинаются переносы, дополнительные отверстия и компромиссы.
Ещё одна ошибка – стремление спрятать абсолютно всё без возможности доступа.
Да, интерьер получается красивым. Но фильтры нужно менять, соединения иногда проверять, оборудование обслуживать. Поэтому ревизионные люки и технические шкафы – это не недостаток ремонта, а нормальная часть инженерной системы.
В какой последовательности выполнять работы
Оптимальная последовательность зависит от конкретного проекта, но общий принцип один: сначала необходимо согласовать все инженерные системы между собой.
До закрытия конструкций должны быть понятны трассы канализации, водоснабжения, отопления, вентиляции, электрических и слаботочных сетей.
Особенно важно заранее решить, где коммуникации пересекаются с несущими элементами.
После прокладки выполняют необходимые проверки и испытания. И только убедившись, что всё работает правильно, переходят к окончательному закрытию конструкций и чистовой отделке.
Такой подход кажется более долгим лишь в начале. На практике он экономит время, потому что строителям не приходится переделывать уже выполненную работу.
Сколько закладывать на инженерные системы
Универсальной цифры здесь нет.
Стоимость зависит от площади дома, количества санузлов, выбранного отопления, уровня автоматизации, типа вентиляции и множества других факторов.
Дом с одним санузлом, простым электрическим отоплением и базовой вентиляцией – это одна сумма. Коттедж с несколькими ванными комнатами, водяными тёплыми полами, приточно-вытяжной установкой, кондиционированием и автоматикой – совершенно другая.
Поэтому бюджет лучше считать по проекту и смете, а не по усреднённой стоимости квадратного метра.
И обязательно оставлять некоторый резерв на дополнительные работы. На стройке практически всегда появляются мелочи, которые невозможно учесть до последнего крепления.
Главное – думать о коммуникациях ещё до отделки
У каркасного дома есть большое преимущество: инженерные системы можно аккуратно интегрировать в конструкцию и получить интерьер практически без видимых труб и проводов.
Но пользоваться этим преимуществом нужно грамотно.
Электрика должна соответствовать проекту и требованиям безопасности, водопровод – оставаться ремонтопригодным, канализация – иметь правильно спроектированные трассы, отопление – соответствовать теплопотерям здания, а вентиляция – обеспечивать необходимый воздухообмен.
При этом все системы должны учитывать особенности каркаса и не ослаблять несущие элементы.
Самое разумное решение – проектировать инженерные коммуникации одновременно с самим домом. Тогда ещё до начала монтажа понятно, где пройдёт канализационный стояк, куда встанет коллектор, как провести воздуховоды и где расположить розетки.
В результате строителям не приходится импровизировать, владельцу – переплачивать за переделки, а готовый дом остаётся удобным не только сразу после новоселья, но и спустя много лет эксплуатации.
